CRYO ARMTM 200

Le CRYO ARM^TM 200 intègre les dernières technologies permettant d’améliorer drastiquement le contraste des échantillons biologiques : canon à effet de champ froid, filtre en énergie placé dans la colonne, phase plate.

Ce microscope intègre aussi un système automatique de chargement des échantillons qui sont maintenus à la température de l’azote liquide pendant leur stockage. Le développement de cette dernière génération de MET incorpore de nombreux automatismes pour améliorer sa facilité d’utilisation et l’acquisition des données en particule isolée et cryo-tomographie.

Système automatique de chargement des échantillons

Les échantillons, au nombre maximum de 12, sont stockés à la température de l’azote liquide et seront transférés automatique dans la colonne du microscope pour analyse.

Canon à effet de champ froid (Cold FEG)

Le canon Cold FEG permet d’obtenir une source électronique de haute brillance avec de très faibles écarts énergétiques et une haute cohérence. Ces caractéristiques uniques augmentent le contraste et la résolution des images acquises sur des échantillons biologiques.

Filtre en énergie placé dans la colonne

Le filtre en énergie Omega est une technologie développée par JEOL ouvrant les portes de l’imagerie filtrée (EFTEM) et des spectres de perte d’énergie (EELS). L’acquisition d’images filtrées en zéro-loss améliore grandement le contraste de l’image.

Logiciel automatique d’acquisition de particules isolées

Le CRYO ARM intègre un logiciel automatique d’acquisition pour la technique de particules isolées. Ce logiciel permet la détection automatisée des trous sur la grille de l'échantillon pour une acquisition efficace des images d'analyse de particules isolées.

Hole-free phase plate

JEOL est le premier fournisseur à avoir développé et intégré la technologie Phase Plate dans ses instruments commerciaux. Différentes techniques de phase-plate ont été développées, JEOL a opté pour les HFPP qui offrent une amélioration du contraste des échantillons biologiques.

Fonctions d’alignement automatique du microscope

De nombreux automatismes ont été développés pour l’alignement de l’instrument, simplifiant ainsi son utilisation et permettant d’avoir accès plus rapidement aux conditions optimum d’acquisition d’image.

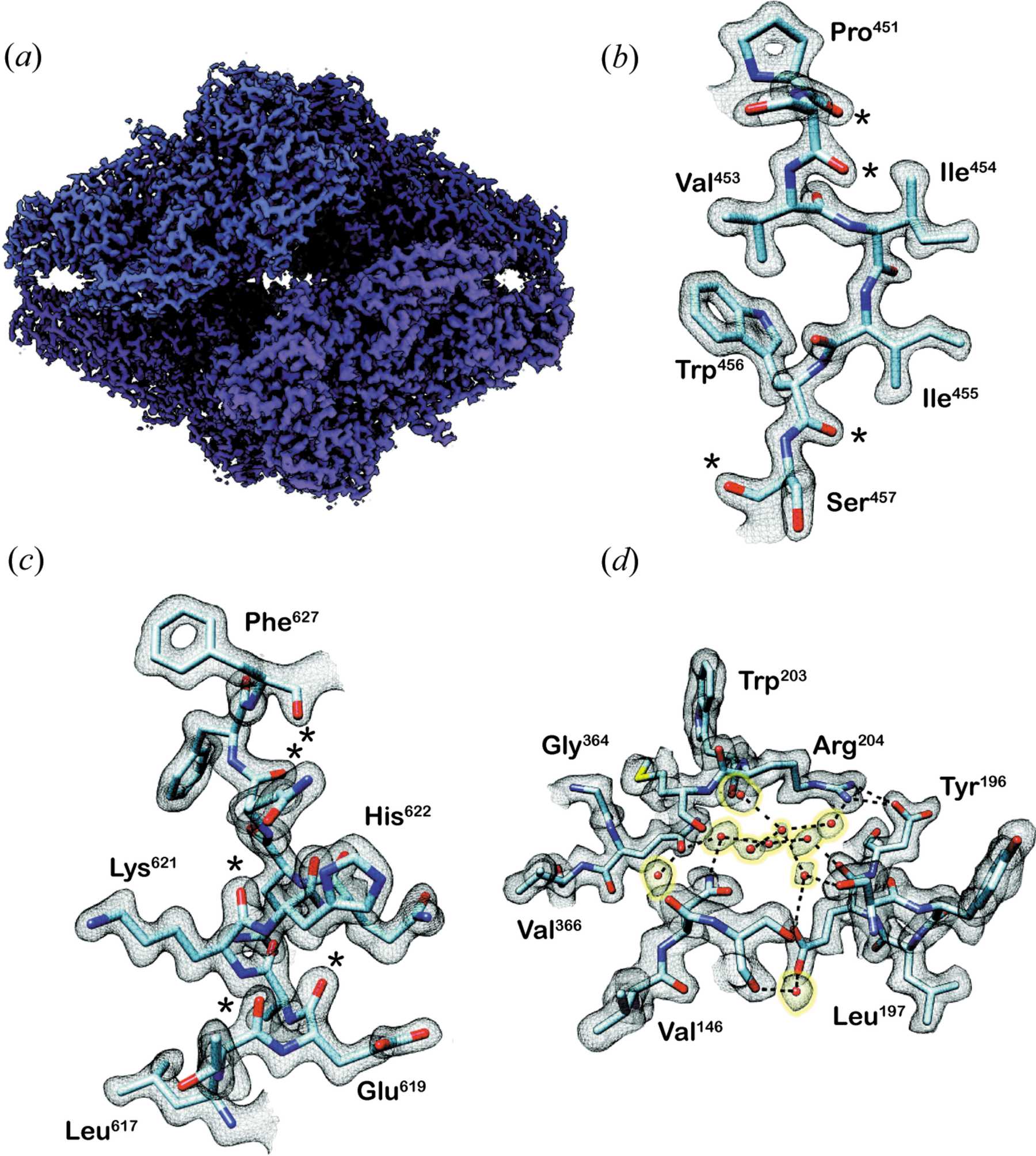

β galactosidase à 1,8 / 1,6 Å avec le CRYO ARM^TM 200

β galactosidase à 2,8 / 2,6 Å avec le CRYO ARM200

Bibliographie

voir les références

Katsyv, Alexander et al. “Molecular Basis of the Electron Bifurcation Mechanism in the [FeFe]-Hydrogenase Complex HydABC.” Journal of the American Chemical Society vol.145,10 (2023): 5696-5709. doi:10.1021/jacs.2c11683

Daiß, Julia L et al. “The human RNA polymerase I structure reveals an HMG-like docking domain specific to metazoans.” Life science alliance vol. 5,11 e202201568. 1 Sep. 2022, doi:10.26508/lsa.202201568

Gfrerer, Sabrina et al. “A Micrarchaeon Isolate Is Covered by a Proteinaceous S-Layer.” Applied and environmental microbiology vol. 88,5 (2022): e0155321. doi:10.1128/AEM.01553-21

Yamaguchi, Tomoko et al. “Structure of the molecular bushing of the bacterial flagellar motor.” Nature communications vol. 12,1 4469. 22 Jul. 2021, doi:10.1038/s41467-021- 24715-3

Çoruh, Orkun et al. “Cryo-EM structure of a functional monomeric Photosystem I from Thermosynechococcus elongatus reveals red chlorophyll cluster.” Communications biology vol. 4,1 304. 8 Mar. 2021, doi:10.1038/s42003-021-01808-9

Ariyoshi, Mariko et al. “Cryo-EM structure of the CENP-A nucleosome in complex with phosphorylated CENP-C.” The EMBO journal vol. 40,5 (2021): e105671. doi:10.15252/embj.2020105671

Kishikawa, Jun-Ichi et al. “Mechanical inhibition of isolated Vo from V/A-ATPase for proton conductance.” eLife vol. 9 e56862. 8 Jul. 2020, doi:10.7554/eLife.56862

Merk, Alan et al. “1.8 Å resolution structure of β-galactosidase with a 200 kV CRYO ARM electron microscope.” IUCrJ vol. 7,Pt 4 639-643. 11 Jun. 2020, doi:10.1107/S2052252520006855

Oide, Mao et al. “Energy landscape of domain motion in glutamate dehydrogenase deduced from cryo-electron microscopy.” The FEBS journal vol. 287,16 (2020): 3472-3493. doi:10.1111/febs.15224

Yamada, Yurika et al. “Cardiac muscle thin filament structures reveal calcium regulatory mechanism.” Nature communications vol. 11,1 153. 9 Jan. 2020, doi:10.1038/s41467-019-14008-1

Kato, Takayuki et al. “Structure of the native supercoiled flagellar hook as a universal joint.” Nature communications vol. 10,1 5295. 22 Nov. 2019, doi:10.1038/s41467-019-13252-9

CARACTÉRISTIQUES

Canon

Cold field emission gun (Cold FEG)

Tension d'accélération

200 kV

Filtre en énergie

Filtre Omega dans la colonne

Platine

Refroidissement : refroidit à la température de l’azote liquide. Système de remplissage automatique.

Température : < 100 K

Déplacements de l’échantillon

X Y Mouvements : ±1 mm

Z Mouvements : ± 0,2 mm

Rotation de l’échantillon : 0° ou 90°

Système d’échange de l’échantillon : Cryo-transfert automatique

Cooling temperature : < 105 K

Stockage échantillons cryo : 12 échantillons peuvent être stockés

Les caractéristiques de ce produit peuvent changer sans notification.

Webinaire

High Resolution on the CRYO ARM™ - Past, Present and Future

MicroED et RMN technique corrélative pour situer les atomes d’hydrogène sur la protéine

Vidéos

Derniers résultats du CRYO ARM™200+K3 récemment installé aux USA au Frederick National Laboratory For Cancer Research

‌‌-2min 33s : How Alan Merk moves from KRIOS to CRYO ARM^TM
-14min 38s : 2,1Ȧ on human Ribosome
-29min 40s : At 1,61Ȧ on β-galactosidase at 200keV
-35min 30s : Seeing Hydrogen in the human ribosome at 200keV
-38min 40s : New features according to resolution I can see thanks to a CRYO ARM^TM 200 ( post-transcription modification, metals, H20 , H ...)
-39min 35s : Hydrogen on β-galactosidase at 200keV
